磁控濺射高壓電源調控分析

磁控濺射技術作為一種高效、穩定的薄膜沉積方法，廣泛應用于半導體制造、光學鍍膜、顯示面板、光伏材料以及裝飾涂層等領域。其核心原理是通過高電壓電場激發氣體分子形成等離子體，使帶電粒子轟擊靶材表面并釋放出原子或分子，從而在基材上沉積形成薄膜。在這一過程中，高壓電源作為磁控濺射設備的關鍵組件，其性能和調控能力直接影響到薄膜的質量、均勻性和附著力。本文將從磁控濺射的工作原理、高壓電源的調控策略以及優化方向等方面進行深入探討。

一、磁控濺射工作原理與高壓電源的作用

磁控濺射的基本原理是利用高電壓電場在真空腔體內激發惰性氣體（如氬氣）形成等離子體。等離子體中的正離子在電場作用下加速撞擊靶材表面，通過動能傳遞將靶材原子或分子濺射出來，并沉積到基材表面形成薄膜。高壓電源的主要作用包括以下幾個方面：

1. 提供穩定的直流或脈沖電壓
   高壓電源為磁控濺射系統提供所需的電場強度，通常在數百伏至數千伏范圍內。穩定的電壓輸出能夠確保等離子體密度和能量分布的一致性，從而提高薄膜的均勻性和附著力。

2. 控制濺射速率與薄膜特性
   濺射速率與靶材表面的離子轟擊能量密切相關，而離子能量則由高壓電源的輸出電壓決定。此外，通過調節電壓波形（如直流、脈沖或射頻），可以改變等離子體的行為，進而影響薄膜的化學成分、晶體結構和應力特性。

3. 適應不同工藝需求
   不同應用對薄膜的要求各異，例如光學鍍膜需要高致密性和低缺陷率，而半導體制造則要求高純度和精確厚度控制。高壓電源需要具備靈活的調控能力，以滿足多樣化的工藝需求。

二、磁控濺射高壓電源的關鍵調控參數

為了實現高質量的薄膜沉積，磁控濺射高壓電源需要對以下關鍵參數進行精確調控：

1. 輸出電壓與電流穩定性
   輸出電壓的波動會直接影響等離子體的能量分布和靶材濺射效率，進而導致薄膜厚度不均或質量下降。因此，高壓電源必須具備極高的輸出穩定性（通常優于0.1%），并在長時間運行中保持一致性能。

2. 紋波與噪聲抑制
   高壓電源的輸出紋波和噪聲會干擾等離子體的穩定性，可能導致濺射過程中的非均勻放電現象，影響薄膜質量。特別是在精密鍍膜工藝中，這種干擾尤為顯著。因此，高壓電源的設計需采用高效的濾波技術和屏蔽措施，以最大限度降低紋波和噪聲。

3. 動態響應能力
   在某些動態工藝條件下（如多層膜沉積或多模式切換），高壓電源需要能夠在毫秒級別內完成電壓調整，以適應不同的工藝需求。這要求電源具有良好的瞬態響應特性和靈活的可編程控制功能。

4. 頻率與波形調節
   對于射頻磁控濺射或脈沖磁控濺射，高壓電源需要支持多種頻率范圍（如數十kHz至數MHz）和波形模式（如方波、正弦波或調制波）。通過調節頻率和波形，可以優化等離子體行為，減少靶材損傷并提高薄膜質量。

5. 負載適應性與保護機制
   磁控濺射系統的負載特性可能因靶材材質、腔體設計和工藝條件而變化。高壓電源需要具備良好的負載適應性，同時集成過壓保護、短路保護和過熱保護等功能，以確保設備的安全性和可靠性。

三、磁控濺射高壓電源的調控策略

為了進一步提升磁控濺射高壓電源的性能，可以從以下幾個方面入手：

1. 優化電路拓撲結構
   傳統的線性高壓電源雖然穩定性較好，但效率較低且體積龐大。近年來，基于開關電源技術的高壓電源逐漸成為主流。通過引入軟開關技術（如零電壓開關ZVS和零電流開關ZCS），可以顯著提高轉換效率，同時減少電磁干擾（EMI）問題。此外，多級升壓拓撲能夠分階段提升電壓，降低單級電路的壓力，從而提高整體系統的可靠性和安全性。

2. 引入寬禁帶半導體器件
   寬禁帶半導體材料（如碳化硅SiC和氮化鎵GaN）因其優異的耐高溫、高頻特性和低導通電阻，成為提升高壓電源性能的理想選擇。與傳統硅基器件相比，寬禁帶器件能夠在更高頻率下工作，同時顯著降低開關損耗和導通損耗，從而提高效率并減小體積。

3. 智能化控制技術的應用
   基于人工智能（AI）和數字信號處理（DSP）的智能控制算法，能夠實時監測系統狀態并動態調整輸出參數，從而實現最優工藝控制。例如，通過負載自適應調節技術，可以根據靶材材質、腔體壓力和工藝條件自動優化電壓、頻率和波形，從而提升薄膜質量。

4. 改進散熱管理
   高壓電源在運行過程中會產生一定的熱量，如果散熱不良，可能導致器件溫度升高，進而增加損耗并影響穩定性。因此，高效的散熱設計（如液冷、風冷或熱管技術）對于維持高效率和長壽命至關重要。

5. 提升抗干擾能力
   在磁控濺射過程中，等離子體放電可能產生較強的電磁干擾，影響高壓電源的正常運行。通過優化屏蔽設計、采用差分信號傳輸以及增強濾波網絡，可以有效提升電源的抗干擾能力，確保工藝穩定性。

四、實際應用中的挑戰

盡管磁控濺射高壓電源的調控技術已經取得了顯著進步，但在實際應用中仍面臨一些挑戰：

1. 復雜工藝條件下的適應性
   不同薄膜工藝對高壓電源的需求差異較大，例如光學鍍膜需要高穩定性的直流電源，而半導體制造則可能需要高頻或脈沖電源。如何設計適應性強的高壓電源是未來研究的重點。

2. 小型化與高效率的平衡
   隨著設備向小型化方向發展，如何在有限空間內實現高效散熱和高功率密度，成為設計中的難點。

3. 極端環境下的穩定性
   在真空、高溫或強輻射環境中，高壓電源的性能可能受到影響。因此，如何在極端條件下保持高質量的輸出是一個重要課題。

五、總結

磁控濺射高壓電源的調控能力是決定薄膜沉積質量和工藝效率的核心因素之一。通過優化電路拓撲結構、引入寬禁帶半導體器件、應用智能化控制技術以及強化散熱管理，可以顯著提升高壓電源的性能，滿足高端磁控濺射工藝的需求。然而，在實際應用中，仍需克服復雜工藝條件和極端環境下的挑戰。

隨著電力電子技術的不斷發展，磁控濺射高壓電源將在更多高端領域發揮重要作用，為科學研究和工業生產提供更加高效、可靠的解決方案。

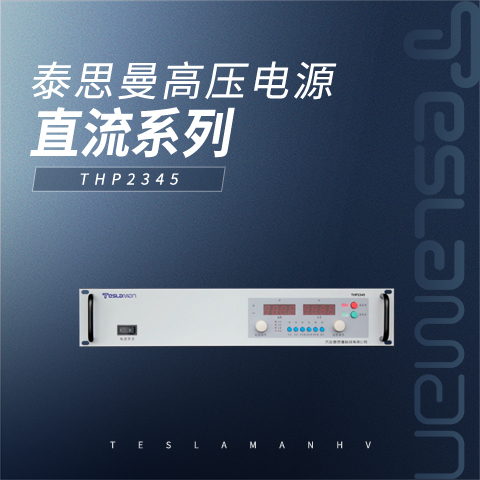

泰思曼 THP2345 系列高功率高壓電源，具有優于峰峰值 0.1%的低紋波。內部采用空氣絕緣方式，具備快速響應單元，具有精準的調節和極低的電弧放電電流。在諸如離子源等負阻性負載應用場合下，可高效可靠運行。

典型應用：耐壓測試；老化測試；刻蝕；鍍膜；半導體應用；離子源；加速器
