刻蝕高壓電源的工藝適配分析

在半導體制造、微電子加工以及光學元件生產等領域，刻蝕技術是實現材料表面精密加工的核心工藝之一。無論是干法刻蝕（如等離子體刻蝕）還是濕法刻蝕，其核心目標都是通過物理或化學手段去除特定區域的材料，從而形成所需的微觀結構。在這一過程中，高壓電源作為刻蝕設備的關鍵組件，其性能和工藝適配能力直接影響到刻蝕精度、均勻性和效率。本文將從刻蝕技術的基本原理、高壓電源的作用以及如何實現工藝適配等方面進行深入探討。

一、刻蝕技術的基本原理與高壓電源的作用

刻蝕技術主要分為干法刻蝕和濕法刻蝕兩大類。其中，干法刻蝕因其高精度和可控性強的特點，在現代微納制造中占據主導地位。干法刻蝕通常利用等離子體中的活性粒子（如離子、自由基）對材料表面進行物理轟擊或化學反應，以實現選擇性去除。高壓電源在這一過程中扮演著至關重要的角色，具體作用包括以下幾個方面：

1. 提供穩定的電場強度
   高壓電源為刻蝕設備提供必要的電場，用于激發氣體分子生成等離子體。電場強度直接決定了等離子體的密度和能量分布，進而影響刻蝕速率和均勻性。

2. 控制等離子體特性
   不同的刻蝕工藝需要不同特性的等離子體。例如，高能離子適用于深硅刻蝕，而低能自由基則更適合于精細的化學刻蝕。高壓電源通過調節輸出電壓、頻率和波形，可以精確控制等離子體的能量和行為。

3. 適應多種刻蝕模式
   在實際應用中，刻蝕工藝可能涉及直流、射頻（RF）、脈沖等多種模式。高壓電源需要具備靈活的輸出調節能力，以滿足不同刻蝕需求。

二、刻蝕高壓電源的關鍵性能指標

為了實現高效的刻蝕工藝，高壓電源需要滿足以下關鍵性能指標，并能夠根據具體工藝需求進行適配：

1. 高精度與穩定性
   刻蝕過程對電壓的波動極為敏感，即使是微小的變化也可能導致刻蝕深度不均或側壁粗糙度增加。因此，高壓電源必須具備極高的輸出電壓精度（通常優于0.1%），并能在長時間運行中保持高度穩定。

2. 低紋波與噪聲
   高壓電源的輸出紋波和噪聲會直接影響等離子體的穩定性，進而影響刻蝕質量。特別是在高精度刻蝕場景下，這種干擾尤為顯著。因此，高壓電源的設計需采用高效的濾波技術和屏蔽措施，以最大限度降低紋波和噪聲。

3. 動態響應能力
   在某些動態刻蝕工藝中（如多層結構刻蝕或多模式切換），高壓電源需要能夠在毫秒級別內完成電壓調整，以適應不同的工藝條件。這要求電源具有良好的瞬態響應特性和靈活的可編程控制功能。

4. 寬范圍調節能力
   不同刻蝕工藝對電壓的需求差異較大，例如深硅刻蝕可能需要數千伏的高電壓，而淺層刻蝕則可能僅需數百伏。因此，高壓電源應具備寬范圍調節能力，以滿足多樣化需求。

5. 環境適應性與可靠性
   刻蝕設備通常運行在真空環境中，這對高壓電源的耐真空能力和散熱設計提出了特殊要求。此外，電源還需具備過壓保護、短路保護等功能，以確保長期使用的安全性和可靠性。

三、刻蝕高壓電源的工藝適配策略

為了進一步提升高壓電源在刻蝕工藝中的適配能力，可以從以下幾個方面入手：

1. 優化電路拓?fù)浣Y(jié)構
   傳統的線性高壓電源雖然穩定性較好，但效率較低且體積龐大。近年來，基于開關電源技術的高壓電源逐漸成為主流。通過引入軟開關技術（如零電壓開關ZVS和零電流開關ZCS），可以顯著提高轉換效率，同時減少電磁干擾（EMI）問題。此外，多級升壓拓?fù)淠軌蚍蛛A段提升電壓，降低單級電路的壓力，從而提高整體系統的可靠性和安全性。

2. 引入寬禁帶半導體器件
   寬禁帶半導體材料（如碳化硅SiC和氮化鎵GaN）因其優異的耐高溫、高頻特性和低導通電阻，成為提升高壓電源性能的理想選擇。與傳統硅基器件相比，寬禁帶器件能夠在更高頻率下工作，同時顯著降低開關損耗和導通損耗，從而提高效率并減小體積。

3. 智能化控制技術的應用
   基于人工智能（AI）和數字信號處理（DSP）的智能控制算法，能夠?qū)崟r監測系統狀態并動態調整輸出參數，從而實現最優工藝控制。例如，通過負載自適應調節技術，可以根據刻蝕腔室內的壓力、氣體種類和工藝條件自動優化電壓、頻率和波形，從而提升刻蝕精度。

4. 改進散熱管理
   高壓電源在運行過程中會產生一定的熱量，如果散熱不良，可能導致器件溫度升高，進而增加損耗并影響穩定性。因此，高效的散熱設計（如液冷、風冷或熱管技術）對于維持高效率和長壽命至關重要。

5. 提升抗干擾能力
   在刻蝕過程中，等離子體放電可能產生較強的電磁干擾，影響高壓電源的正常運行。通過優化屏蔽設計、采用差分信號傳輸以及增強濾波網絡，可以有效提升電源的抗干擾能力，確保工藝穩定性。

四、實際應用中的挑戰

盡管刻蝕高壓電源的工藝適配能力已經取得了顯著進步，但在實際應用中仍面臨一些挑戰：

1. 復雜工藝條件下的適應性
   不同刻蝕工藝對高壓電源的需求差異較大，例如深硅刻蝕需要高能量等離子體，而淺層刻蝕則需要低能量但高精度的控制。如何設計適應性強的高壓電源是未來研究的重點。

2. 小型化與高效率的平衡
   隨著設備向小型化方向發展，如何在有限空間內實現高效散熱和高功率密度，成為設計中的難點。

3. 極端環境下的穩定性
   在真空、高溫或強輻射環境中，高壓電源的性能可能受到影響。因此，如何在極端條件下保持高質量的輸出是一個重要課題。

五、總結

刻蝕高壓電源的工藝適配能力是決定刻蝕質量和效率的核心因素之一。通過優化電路拓?fù)浣Y(jié)構、引入寬禁帶半導體器件、應用智能化控制技術以及強化散熱管理，可以顯著提升高壓電源的性能，滿足高端刻蝕工藝的需求。然而，在實際應用中，仍需克服復雜工藝條件和極端環境下的挑戰。

隨著電力電子技術的不斷發展，刻蝕高壓電源將在更多高端領域發揮重要作用，為科學研究和工業生產提供更加高效、可靠的解決方案。

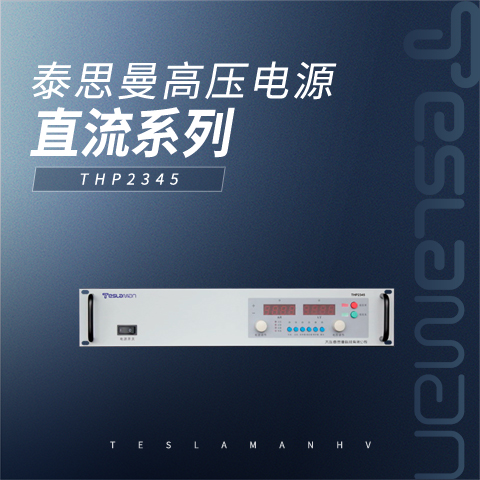

泰思曼 THP2345 系列高功率高壓電源，具有優于峰峰值 0.1%的低紋波。內部采用空氣絕緣方式，具備快速響應單元，具有精準的調節和極低的電弧放電電流。在諸如離子源等負阻性負載應用場合下，可高效可靠運行。

典型應用：耐壓測試；老化測試；刻蝕；鍍膜；半導體應用；離子源；加速器
